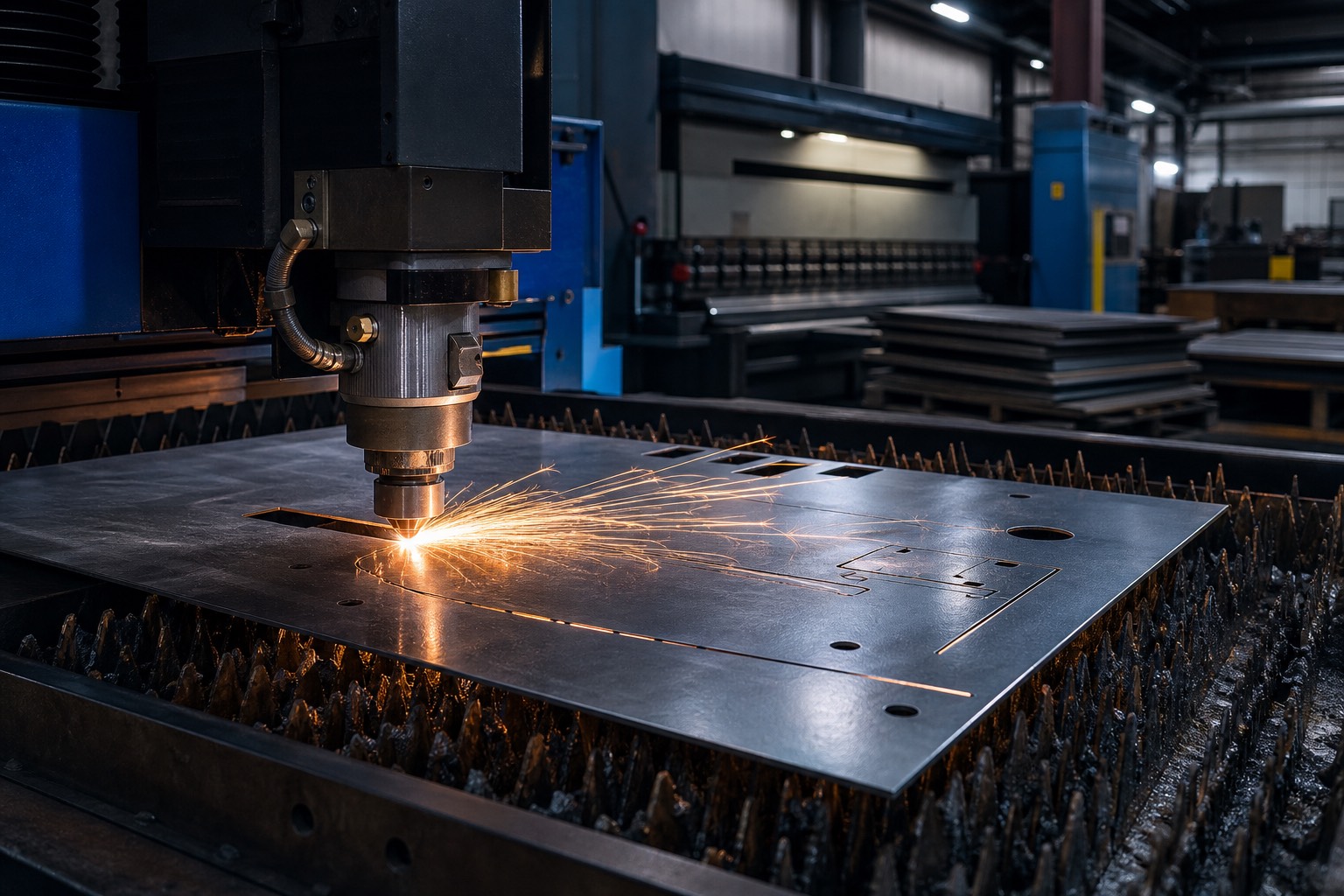

Лазер, плазма, гидроабразив
Резка контура по развёртке. Такие переходы распознаются в маршруте, но не привязываются к токарному или фрезерному станку — уходят в кооперацию, пока в парке нет отдельной категории раскроя.
Листовой металл
Расчёт себестоимости деталей из листового металла по чертежам
Кронштейны, кожухи, пластины: COSTai читает чертёж, оценивает листовую заготовку и собирает маршрут. Резка, гибка и сварка — частичный контур по сравнению с токаркой и фрезеровкой: геометрия и масса листа считаются, а лазер/пресс в парке предприятия пока не заведены как отдельные станки.
Честно о контуре
Листовой металл — не копия токарки и фрезеровки
Основной зрелый контур COSTai — механообработка: валы, втулки, корпуса, пластины с пазами и карманами. Для листа система умеет отличить тонкую заготовку по габариту, оценить массу и не посадить лазер на токарный станок. Норм времени «лазер / гибка / сварка» уровня токарных и фрезерных карт пока нет, поэтому такие переходы не выдаются за посчитанные вашим ЧПУ.
Пробный расчёт по листовому чертежу имеет смысл: увидите, как разобралась геометрия, что ушло в кооперацию и что технолог должен подтвердить перед КП. Если цех живёт раскроем и гибкой, это как раз тема заявки на пилот — не обещание, что лазер уже тарифицируется как токарный станко-час.
Операции
Какие операции считает ИИ для листового металла
В маршруте появляются переходы, которые следуют из КД. Резка и гибка не привязываются к токарно-фрезерному парку. Сверловка может остаться в цехе, если есть совместимый станок.
Гибка
Число гибов и толщина листа влияют на время и оснастку. Пресса листогибочного в справочнике оборудования пока нет: гиб идёт как кооперация, а не «на любой ЧПУ в цехе».
Вальцовка
Обечайки и радиусные панели. Считаем как листовую операцию вне механообрабатывающего парка — без подстановки вальцов на фрезерный стол.
Сварка
Длина шва и сборка кронштейна из пластин. Сварка не является станко-часом токарки/фрезеровки и не маскируется под фрезерование кармана.
Сверловка
Крепёжные отверстия после раскроя. Сверление может сесть на фрезерный или токарно-фрезерный станок парка, если операция совместима — в отличие от лазера и гибки.
Как выглядит расчёт
Пример расчёта кронштейна
Типовой разбор листовой КД. Состав операций — иллюстрация маршрута, не коммерческое предложение и не прайс лазерного участка.
Кронштейн из листа
Заготовка: площадь развёртки и толщина, масса металла на партию с учётом того, что лист режется не «в ноль» — нужны припуски и отход раскроя.
Маршрут: лазер или плазма по контуру, гибы по указанным рёбрам, отверстия под крепёж, сварка если кронштейн сборный. Лазер и гибка — кооперация, пока нет категорий раскроя в парке; сверление может остаться на ОЦ.
| Заготовка | Лист, габарит развёртки, марка |
|---|---|
| Раскрой / гибка | Кооперация (нет лазера и пресса в парке) |
| Сверловка | Парк предприятия, если категория совместима |
| Тираж | Наладка и себестоимость единицы |
Что сверить технологу
На чертеже часто нет развёртки — только готовый вид. ИИ оценивает габарит и тонкий профиль; длину реза и коэффициент раскроя технолог уточняет, если от этого зависит маржа.
Для серии лучше векторный PDF. Фото эскиза принимается, но кромки и радиусы гиба на растре легко потерять.
| Геометрия | Габарит, толщина, окна, отгибы |
|---|---|
| Риск | Отход листа, оснастка гиба, сварка |
| Результат | Черновик маршрута + сверка перед КП |
Бесплатный пробный расчёт — после подключения предприятия. Итог на ваших чертежах проверяет технолог.
Себестоимость
Из чего складывается себестоимость листовой детали
На листе цена живёт в раскрое и отходе, а не только в «кг стали». COSTai оценивает геометрию и массу; лазер, гибка и сварка в зрелом парке пока часто идут как кооперация — это видно в маршруте честно, без подстановки на токарный станок.
Площадь развёртки и КИМ
Себестоимость металла = площадь деталей на листе с учётом отхода. Коэффициент использования металла (КИМ) на мелкой серии легко падает: узкие полосы, окна, остатки. Без раскроя «цена за кг» врёт.
Периметр реза
Лазер, плазма, гидроабразив тарифицируются от длины контура и толщины. В COSTai эти переходы не приклеиваются к механообрабатывающему станку парка.
Гибы и сварка
Число гибов, радиусы, длина шва. Оснастка гиба и правка после сварки часто выпадают из Excel-калькулятора «площадь × коэффициент».
Сверловка после раскроя
Крепёжные отверстия могут остаться в цехе на ОЦ, если категория совместима. Тогда в одной калькуляции соседствуют кооперация раскроя и свой станко-час сверления.
Раскрой и коэффициент использования металла
Себестоимость листа почти всегда упирается в то, сколько деталей помещается на стандартный формат и какой остаток выбрасывается. Деталь может быть лёгкой, а раскрой — дорогим.
Если на чертеже только согнутый вид без развёртки, оценка площади приблизительная: нужны припуски на гиб и понимание, где режется контур. Технолог уточняет КИМ, когда маржа тонкая.
Мелкая серия на большом листе часто проигрывает резке из полосы или остатков. Это решение закупки, не «магия ИИ», но черновик геометрии ускоряет разговор.
Лазер, гибка, сварка в маршруте COSTai
Зрелый контур сервиса — токарка и фрезеровка с нормами и парком. Листовые переходы распознаются, но категории лазера и листогиба в парке пока нет: они уходят в кооперацию.
Это сделано намеренно: подставить лазер на 16К20 или ОЦ хуже, чем показать кооперацию и дать технологу вписать ставку подрядчика.
Сверловка после раскроя может остаться в цехе. Тогда в одном расчёте соседствуют разные экономики — и это нормально для кронштейна.
Когда пробовать листовой чертёж
Имеет смысл, если нужно быстро понять состав маршрута, массу и что уйдёт наружу. Не стоит ждать, что лазер уже тарифицируется как ваш токарный станко-час.
В заявке на пилот опишите парк раскроя: лазер, плазма, гидроабразив, прессы. Это помогает приоритизировать развитие норм под лист.
Смежные материалы — статьи про калькуляцию листа и хабы токарки/фрезеровки для механообработки после гиба.
Ошибки
Типичные ошибки при расчёте листа
Почему лазер не считается как мой ЧПУ?
В парке предприятия пока нет отдельных категорий лазера и листогиба. Резка и гибка уходят в кооперацию — это честнее, чем тариф на токарном станке.
Считается ли отход листа?
Система оценивает габарит и массу; КИМ и раскрой технолог уточняет, если от этого зависит маржа. На чертеже часто нет развёртки — только готовый вид.
Можно ли считать кронштейн со сваркой?
Сварка появляется в маршруте как переход вне механообрабатывающего станко-часа. Длину шва и правку сверяют перед КП.
Подойдёт ли смешанная деталь: гиб + сверловка?
Да: раскрой/гиб могут быть кооперацией, сверление — на ОЦ парка, если категория совместима.
Какой формат чертежа лучше для листа?
Векторный PDF. На фото легко потерять радиусы гиба и тонкие окна.
Как подключить листовой участок?
В заявке на /pilot укажите лазер, плазму, гидроабразив и прессы — это сигнал для настройки, не обещание, что участок уже тарифицирован как токарка.
Предприятие
Настройка под ваше оборудование
Что настраивается сейчас
На тарифах Бизнес и Бизнес Про задаётся механообрабатывающий парк: токарные, фрезерные, ОЦ, ЭЭО. Ставки станко-часа и справочник материалов — ваши. Категорий «лазер / плазма / листогиб» в парке пока нет.
Кооперация вместо ложной привязки
Если на чертеже лазер или гибка, операция не приклеивается к ближайшему токарному станку. В калькуляции это видно как кооперация — честнее, чем «посчитали на 16К20».
Если раскрой — основной бизнес
Напишите в заявке про лазер, плазму, гидроабразив и прессы. Это сигнал расширять парк и нормы под лист, а не обещание, что участок уже тарифицирован как токарка.
Для цеха
Зачем пробовать листовой чертёж
Разбор КД
Габарит, толщина, отверстия и отгибы не нужно заново набивать в Excel, чтобы понять порядок себестоимости.
Тираж
Смена партии пересчитывает наладку и единицу — даже если раскрой ещё в кооперации.
Смешанные детали
Кронштейн часто сверлят и фрезеруют после гиба. Механообработка может пойти по парку, лист — отдельно, без смешивания ставок.
